Tipos de controle de ponte rolante?

As pontes rolantes são máquinas essenciais em ambientes industriais, como fábricas, armazéns, estaleiros e portos, responsáveis por elevar e movimentar cargas pesadas de forma eficiente e segura. Mas para que essas máquinas operem conforme as necessidades do trabalho, é fundamental escolher o tipo de controle adequado — e existem várias opções, cada uma com características, vantagens e aplicações específicas.

No mercado, os tipos de controle de ponte rolante são classificados principalmente com base na forma como o operador interage com a máquina, na tecnologia utilizada e nos requisitos de precisão, segurança e mobilidade. Vamos explorar os principais tipos, explicando como cada um funciona, suas vantagens e em quais cenários são mais recomendados.

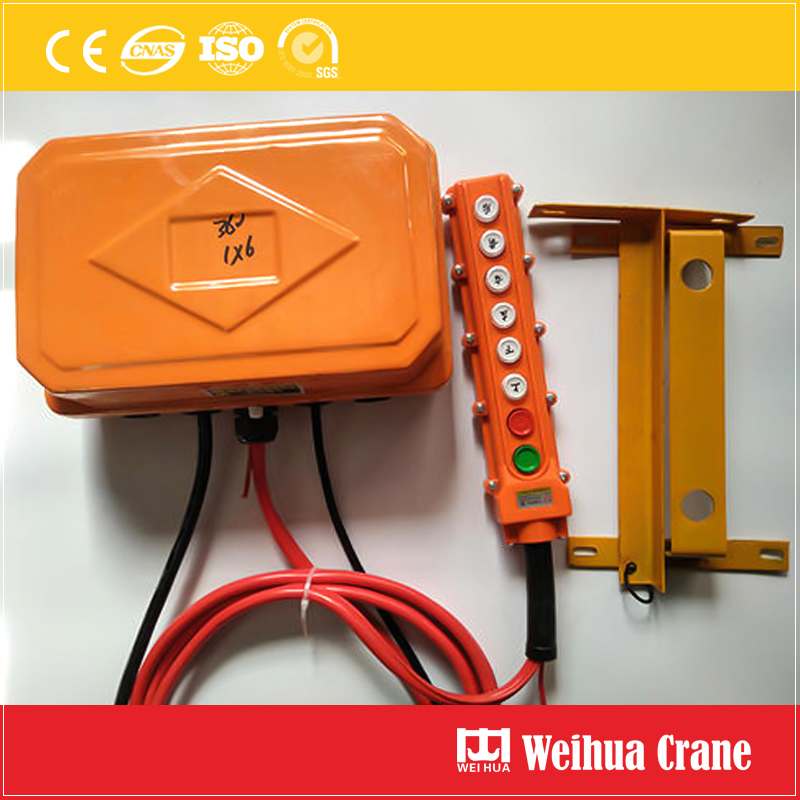

1. Controle Pendente (Botoeira Pendente)

O controle pendente é um dos tipos mais tradicionais e amplamente utilizados, especialmente em pontes rolantes de pequeno a médio porte. Trata-se de um dispositivo compacto, geralmente montado em um cabo flexível, que o operador segura na mão para controlar todos os movimentos da máquina: elevação, descida, movimento da ponte ao longo dos trilhos e deslocamento do carrinho sobre a viga principal.

Esse tipo de controle é composto por botões intuitivos, cada um atribuído a uma função específica, e funciona por meio de conexão com fio, o que garante uma comunicação estável e menos propensa a interferências. Além disso, é extremamente fácil de aprender e operar, sendo ideal para operadores iniciantes ou para ambientes onde a carga não exige precisão excessiva.

Vantagens: Baixo custo, facilidade de uso, confiabilidade (devido à conexão com fio, não depende de baterias), manuseio direto e feedback tátil imediato. Além disso, é compacto e ocupaI pouco espaço, sendo fácil de instalar e manter.

Aplicações: Armazéns pequenos, oficinas de manutenção, fábricas com operações padrão, pontes rolantes de carga leve a média (até 10 toneladas, em geral). Segundo a norma NBR 8400, que regula o projeto e construção de máquinas de elevação no Brasil, esse tipo de controle é adequado para aplicações com intermitência média e requisitos de precisão básica.

2. Controle Remoto Sem Fio

O controle remoto sem fio é uma evolução do controle pendente, oferecendo maior mobilidade e segurança ao operador. Ao contrário do modelo com fio, esse dispositivo permite que o operador controle a ponte rolante a uma distância segura, sem estar preso a um cabo, podendo se movimentar livremente ao redor da área de trabalho para ter uma melhor visão da carga e do ambiente.

Existem dois tipos principais de controles remotos sem fio: os de botões (similares ao pendente, mas sem fio) e os de joystick, que oferecem maior precisão no controle dos movimentos, ideal para cargas pesadas ou operações que exigem posicionamento exato. Os transmissores desses controles são robustos, geralmente com certificação IP65 ou IP67, garantindo resistência a poeira e água em ambientes industriais exigentes.

Além disso, os sistemas de controle remoto sem fio contam com mecanismos de segurança, como desligamento automático quando o dispositivo está fora de alcance, sem bateria ou danificado, evitando acidentes. Alguns modelos permitem que um único transmissor controle até quatro equipamentos independentes, ou que um receptor registre até 8 transmissores (com apenas um operando por vez para segurança).

Vantagens: Mobilidade aumentada, melhor visão da carga, redução do risco de acidentes (operador se mantém a uma distância segura), aumento da produtividade (possibilidade de monitorar a carga de diferentes pontos de vista) e adaptabilidade a ambientes grandes ou com obstáculos.

Aplicações: Estaleiros, portos, fábricas com áreas amplas, pontes rolantes de carga pesada (acima de 10 toneladas), operações onde o operador precisa se mover para evitar obstáculos ou monitorar a carga de forma mais eficaz. Também é comum em pontes rolantes com carro aberto, onde a flexibilidade é essencial.

3. Controle de Cabine

O controle de cabine é o tipo mais utilizado em pontes rolantes de grande porte e em operações que exigem alta precisão e durabilidade. Trata-se de uma cabine suspensa abaixo da viga principal ou posicionada em um local com visão desimpedida da área de trabalho, onde o operador permanece durante a operação, controlando a máquina por meio de um console ou controlador de came.

A cabine é projetada para garantir o conforto e a segurança do operador: geralmente inclui ar-condicionado, ventilação, assento ergonômico e layout intuitivo para reduzir a fadiga durante longas jornadas de trabalho. O acesso à cabine é feito por meio de escadas verticais ou inclinadas conectadas à passarela da ponte rolante.

Esse tipo de controle oferece o maior nível de precisão, pois o operador está em uma posição elevada, com visão completa da carga, do carrinho e do ambiente ao redor, permitindo movimentos mais precisos e seguros. Além disso, a cabine protege o operador de condições adversas do ambiente, como poeira, ruído ou temperaturas extremas.

Vantagens: Alta precisão no controle, visão completa da área de trabalho, conforto para o operador, proteção contra condições ambientais adversas e adequação para operações contínuas e cargas pesadas. Muitas cabines são equipadas com sistemas de monitoramento de condições da ponte, aumentando a segurança e a durabilidade do equipamento.

Aplicações: Pontes rolantes de grande porte (acima de 20 toneladas), fábricas de metalurgia, estaleiros de construção naval, portos com movimentação intensiva de cargas e qualquer operação que exija precisão elevada e trabalho contínuo. É também comum em pontes rolantes com acionamento de velocidade variável, onde a precisão no controle de velocidade é essencial.

4. Controle Automático (CLP e PID)

O controle automático é a mais moderna das opções, voltada para ambientes industriais com automação de processos. Esse tipo de controle utiliza Controladores Lógicos Programáveis (CLPs) com algoritmos de controle Proporcional, Integral e Derivativo (PID) para automatizar os movimentos da ponte rolante, sem a necessidade de intervenção contínua do operador.

O sistema é programado para executar tarefas pré-definidas, como movimentar cargas de um ponto a outro, ajustar a velocidade de elevação e deslocamento, e even controlar a oscilação da carga durante a trajetória — um recurso crucial para garantir a segurança e a integridade da carga e dos operadores. Além disso, pode ser integrado a sistemas de gestão de gruas (CMS), que fornecem dados em tempo real sobre a condição e o desempenho da ponte rolante.

Esse tipo de controle é ideal para processos repetitivos, onde a precisão e a consistência são fundamentais. Alguns modelos podem incluir funcionalidades inteligentes, como controle anti-balancemento (que reduz a oscilação da carga, aumentando a velocidade das operações em até 60%) e prevenção anti-acrochamento (que interrompe o movimento se a carga ou o gancho se acoplar a objetos acidentais).

Vantagens: Eliminação de erros humanos, maior precisão e consistência, aumento da produtividade, redução do desgaste da máquina (graças ao controle otimizado dos movimentos) e integração com sistemas de automação industrial. Além disso, a energia de travagem pode ser realimentada na rede elétrica, garantindo economia de energia.

Aplicações: Linhas de produção automatizadas, armazéns com sistema de logística integrada, fábricas de alta tecnologia e qualquer ambiente onde as tarefas sejam repetitivas e exijam precisão máxima. É comum em pontes rolantes da série M (da Konecranes), que são projetadas para aplicações automatizadas com classe de serviço A9 (até 2 milhões de ciclos).

Como escolher o tipo certo de controle?

A escolha do tipo de controle de ponte rolante depende de vários fatores, e é fundamental analisar cada um para garantir a segurança, a eficiência e a durabilidade da máquina. Os principais fatores a considerar são:

• ◆ Carga útil: Para cargas leves e operações simples, o controle pendente é suficiente. Para cargas pesadas, opte por controle de cabine ou remoto sem fio com joystick. Para cargas com precisão extremada, o controle automático é a melhor opção.
• ◆ Ambiente de trabalho: Em ambientes grandes ou com obstáculos, o controle remoto sem fio oferece maior mobilidade. Em ambientes com poeira, ruído ou temperaturas extremas, a cabine protege o operador. Em ambientes automatizados, o controle via CLP é essencial.
• ◆ Precisão necessária: Operações que exigem posicionamento exato (como em montagem de componentes) requerem controle de cabine ou automático. Operações padrão (como armazenamento de materiais) podem usar o controle pendente.
• ◆ Orçamento: O controle pendente é a opção mais econômica, seguido pelo remoto sem fio. O controle de cabine e o automático têm custos mais elevados, mas oferecem maior desempenho e segurança.
• ◆ Normas e regulamentações: Sempre verifique a conformidade com a NBR 8400, que estabelece os requisitos técnicos para o projeto e operação de pontes rolantes no Brasil, incluindo os tipos de controle adequados para cada aplicação.

Conclusão

Os tipos de controle de ponte rolante variam de acordo com as necessidades do trabalho, e cada um tem suas vantagens e limitações. O controle pendente é ideal para operações simples e econômicas, o remoto sem fio oferece mobilidade e segurança, a cabine garante precisão e conforto, e o controle automático é a solução para ambientes automatizados.

Ao escolher o tipo de controle, lembre-se de priorizar a segurança dos operadores, a eficiência das operações e a conformidade com as normas. Uma escolha adequada não só aumenta a produtividade, mas também prolonga a vida útil da ponte rolante e reduz o risco de acidentes.

Se você tem dúvidas sobre qual tipo de controle é mais adequado para sua ponte rolante, converse com especialistas no assunto — eles poderão avaliar seu ambiente de trabalho, suas necessidades e recomendar a solução ideal.
