Gancho para Ponte Rolante detalhes e aplicações

Capacidade Nominal: 1 - 50 toneladas
Diâmetro da Garganta: 20 - 100 mm
Normas Aplicáveis: DIN 15401 / FEM 9.511 / ASME B30.10

Contente Mostrar

O Gancho para Ponte Rolante é um componente essencial para sistemas de içamento, projetado para garantir segurança, confiabilidade e alta performance nas operações industriais mais exigentes. Fabricado em aço de alta resistência e submetido a rigorosos tratamentos térmicos, nosso gancho oferece durabilidade excepcional mesmo sob cargas máximas e ciclos intensos de trabalho.

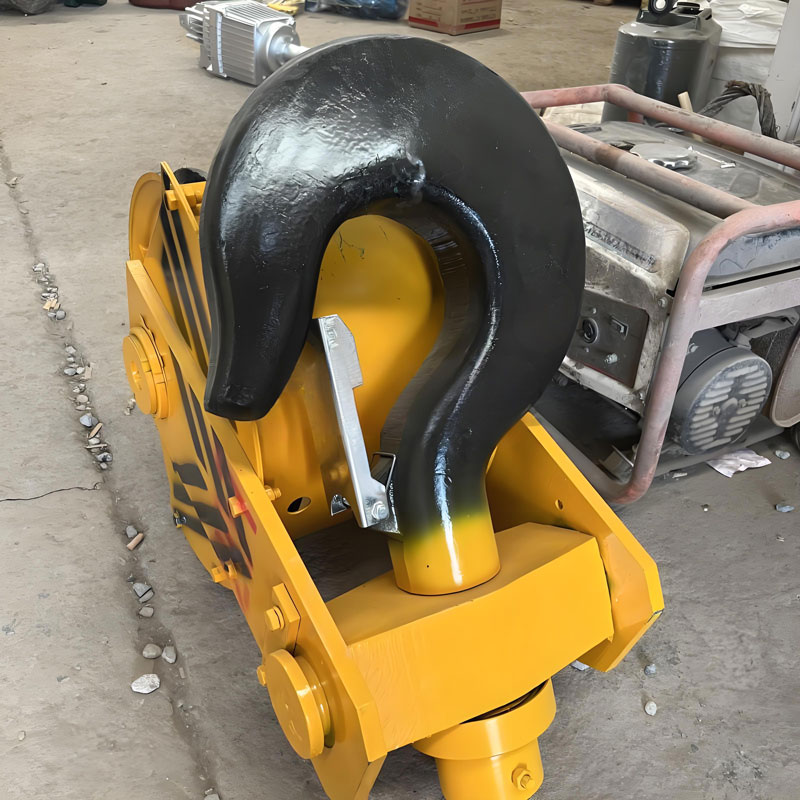

gancho de ponte rolante

Principais Características

1. Alta Capacidade de Carga: Disponível em modelos de 1 até 50 toneladas (sob encomenda), atendendo a diversas necessidades operacionais.
2. Giro Suave 360°: Mecanismo de rotação com esferas de precisão permite movimento fluido e seguro da carga, evitando torções nos cabos.
3. Projeto Robusto: Forjado em aço SAE 4140 ou equivalente, tratado termicamente para otimizar resistência à tração e tenacidade.
4. Segurança Incorporada:
- Trava de Segurança: Evita o desprendimento acidental da linga ou do estrobo.
- Superfície Polida: Reduz o desgaste por abrasão nos cabos e lingas.
- Testado Rigorosamente: Inspeção por Líquidos Penetrantes (PT) e ensaios de carga dinâmica/estática conforme normas DIN 15401 / 15402, FEM 9.511 ou ASME B30.10.
5. Baixa Manutenção: Projeto selado contra poeira e umidade, com graxa lubrificante de longa duração.
6. Opções Versáteis: Disponível com gancho simples, duplo ou com olhal, com ou trava de segurança.

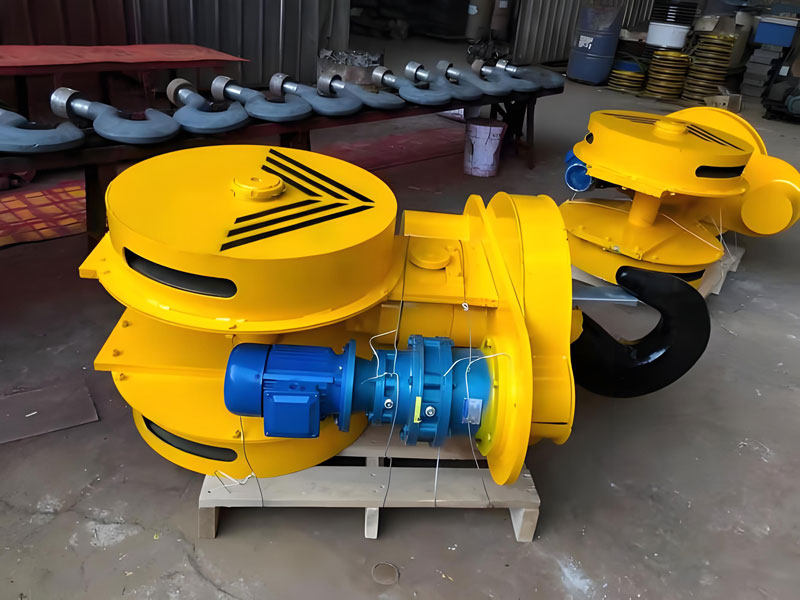

gancho de ponte rolante

TABELA DE PARÂMETROS TÉCNICOS: GANCHOS PARA PONTE ROLANTE

PARÂMETRO	Modelo GPR-1T	Modelo GPR-5T	Modelo GPR-10T	Modelo GPR-20T	Modelo GPR-50T
Capacidade Nominal	1 tonelada	5 toneladas	10 toneladas	20 toneladas	50 toneladas
Material	Aço SAE 4140 (forjado e têmpera)	idem	idem	idem	idem
Diâmetro da Garganta (d)	20 mm	32 mm	45 mm	65 mm	100 mm
Diâmetro do Espigão (D)	M20	M30	M48	M64	M100
Abertura Mínima (A)	50 mm	70 mm	95 mm	135 mm	220 mm
Altura Total (H)	160 mm	220 mm	290 mm	390 mm	620 mm
Peso Aproximado	2,1 kg	7,8 kg	18,5 kg	42 kg	155 kg
Torque de Rotação	0,8 Nm	3,5 Nm	8 Nm	20 Nm	60 Nm
Rotação Livre	360°	360°	360°	360°	360°
Normas Aplicáveis	DIN 15401 / FEM 9.511 / ASME B30.10	idem	idem	idem	idem
Tipo de Trava	Alavanca Giratória	idem	Fechamento Automático	idem	idem
Proteção contra Corrosão	Zincagem ou Pintura Epóxi (opcional)	idem	idem	idem	idem

Legenda e Notas Técnicas:

1. SWL (Safe Working Load): Carga máxima segura em uso contínuo.
2. Diâmetro da Garganta (d): Medida crítica para compatibilidade com lingas/cabos (evitar desgaste).
3. Torque de Rotação: Força necessária para girar o gancho sob carga máxima.
4. Tolerâncias:
- Dimensões do gancho: ±2% conforme DIN 15401
- Carga de ruptura: ≥ 4 × SWL (teste estático)
5. Opcionais:
- Sistema de Rotação com Rolamentos: Para cargas > 20T (reduz atrito em 40%).
- Indicador de Desgaste: Marcas laser na garganta para monitoramento.
- Proteção Anticorrosiva: Zincagem a quente (25µm) ou pintura epóxi (RAL personalizado).

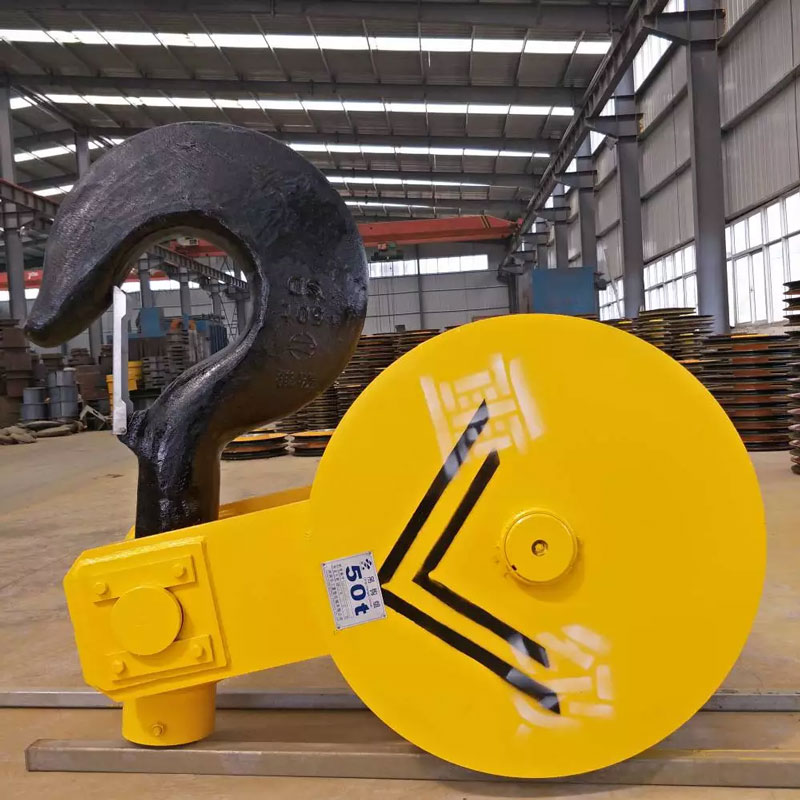

gancho de ponte rolante

Vantagens Competitivas

1. Redução de Paradas: Alta resistência à fadiga minimiza falhas e interrupções.
2. Proteção de Ativos: Previne danos às cargas e equipamentos.
3. Conformidade Legal: Atende às rigorosas normas de segurança para equipamentos de içamento.
4. Longa Vida Útil: Projeto e materiais premium garantem operação confiável por anos.

Aplicações Ideais

aplicativo

Ideal para utilização em:

1. Pontes Rolantes industriais
2. Monovias e Pórticos
3. Talhas Elétricas de Corrente e Cabo
4. Guindastes
5. Setores Siderúrgico, Naval, Metalúrgico, Construção Pesada e Logística

Garantia de Qualidade

fábrica

Cada gancho é identificado com sua capacidade de carga (SWL) e número de série único. Acompanha certificado de teste garantindo conformidade e rastreabilidade.

Eleve seu Padrão de Segurança e Eficiência!

O Gancho para Ponte Rolante é a solução robusta e confiável que sua operação precisa para movimentar cargas com total tranquilidade e produtividade.
